電磁流量計公司 > 玻璃轉子流量計系列 > FA24系列玻璃轉子流量計
信息詳情

FA24系列玻璃轉子流量計

來源：inqo.cn 點擊： 發布時間：2019/5/7 9:02:17

玻璃轉子流量計

FA24系列玻璃轉子流量計

產品特點：

·設計先進、工藝精良性能達目前國際先進水平
·法蘭接頭可旋轉調節4個安裝孔
·流量計不撤出管道可更換浮子及錐管
·可加裝標尺板

技術參數：

公稱口徑：DN15～DN80
精度等級：±1.5％、±2.5％
介質溫度：－20℃～120℃
公稱壓力：0.5Mpa～1.0Mpa

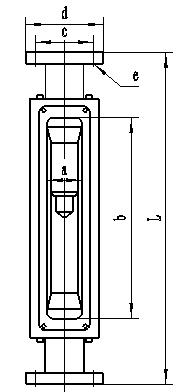

外形及連接尺寸
FA24系列玻璃轉子流量計











通徑

窗口尺寸

（a×b）

L

C

d

e

重量

（kg）

DN15

37×302

500

Φ65

Φ95

4-Φ14

6

DN25

52×294

500

Φ85

Φ115

4-Φ14

10

DN40

64×278

500

Φ110

Φ145

4-Φ14

13

DN50

94×266

500

Φ125

Φ160

4-Φ18

18

DN80

132×302

500

Φ150

Φ185

4-Φ18

32



















型號規格與技術參數

通徑

（mm）



型號

測量范圍

壓損



（Pa)

最大

壓力（MPa)

最高溫度

℃

精度等級

水L/h

（20℃）

空氣m3/h(20℃1.013×105Pa)





DN15

FA24-15

FA24-15F

10-100

16-160

25-250

40-400

63-630

0.3-3

0.5-5

0.8-8

1100

1200

2000

2500





1.0













120℃









1.5;2.5

 DN25

FA24-25

FA24-25F

63-630

100-1000

160-1600

2-20

3-30

2800

4000

5000



1.0

DN40

FA24-40

FA24-40F

250-2500

400-4000

8-80

4000

5000

0.9

DN50

FA24-50

FA24-50F

630-6300

1000-10000

20-200

6500

8500

0.7

DN80

FA24-80

FA24-80F

1600-16000

2500-25000



8000

9000

0.5

材料  零部件

 型號



浮子



基座



止檔



密封圈及墊片



導桿

LZB-15、25、40、50、80

1Cr18Ni9Ti

不銹鋼

鑄鐵

氟塑料

耐高溫橡膠

1Cr18Ni9Ti

不銹鋼

LZJ-15、25、40 、50F、80

外包氟塑料

鑄鐵內襯氟塑料

氟塑料

氟橡膠




基座材料可供1Cr18Ni9Ti
